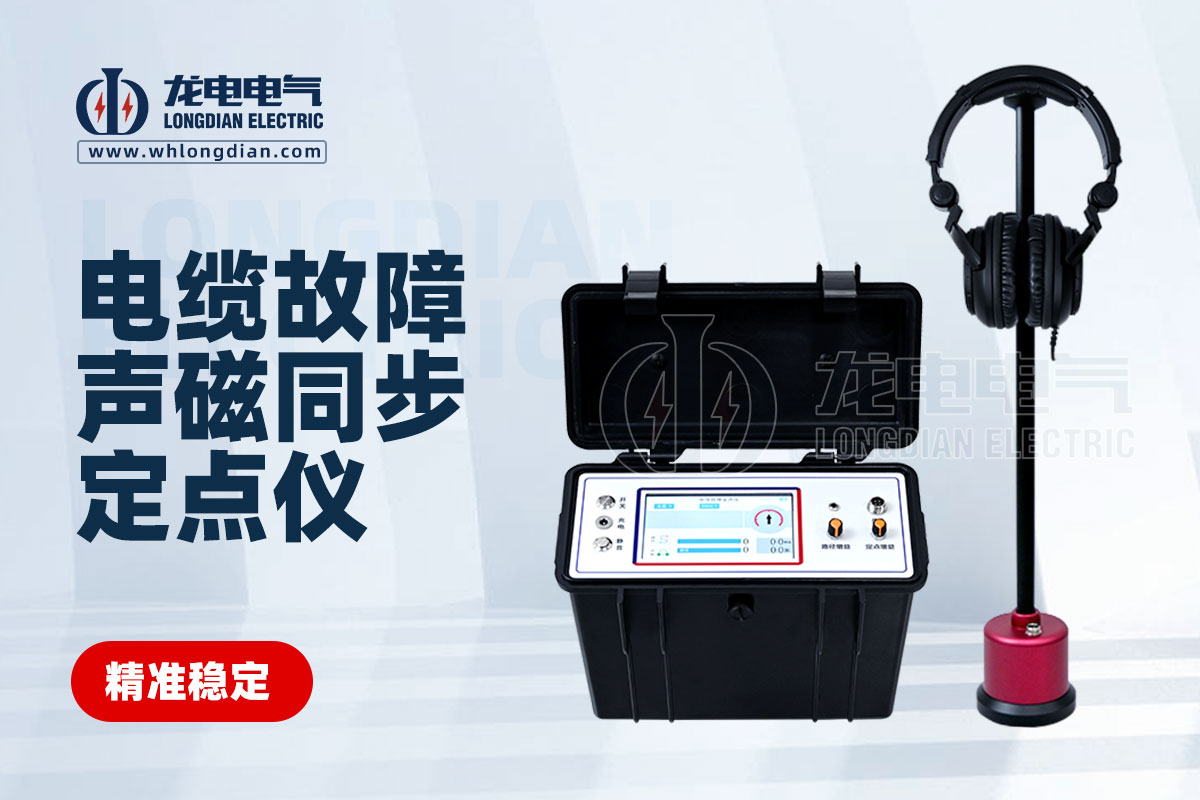

電纜故障聲磁同步定位儀是一種先進的設備，用于精確定位電纜中的故障點，結合了聲測法和電磁波法的優點，通過同步接收和處理放電產生的聲波和電磁波信號，實現對電纜故障點的精確定位。

聲磁同步定位儀的工作原理基于電纜故障點產生的聲波和電磁波。當電纜發生故障時，故障點會產生劇烈的電弧放電，這一過程伴隨著高溫和高壓，從而產生沖擊波和電磁輻射。聲波通過介質傳播，而電磁波則以光速傳播。聲磁同步定位儀正是利用這兩種信號的差異來確定故障點的位置。

工作流程簡述：

◆ 施加高壓脈沖： 在故障電纜的一端施加高壓脈沖，激發故障點產生電弧放電。

◆ 聲波和電磁波的產生： 電弧放電產生聲波和電磁波，這兩種信號同時向四周傳播。

◆ 信號接收與處理： 定位儀上的傳感器同時接收聲波和電磁波信號。通過對這兩個信號的時間差進行分析，可以計算出故障點到傳感器的距離。

◆ 故障點定位： 根據計算出的距離，結合電纜的走向，即可確定故障點的大致位置。

聲磁同步是聲磁同步定位儀的核心技術。它利用聲波和電磁波的傳播速度差異，通過測量?jī)烧叩竭_(dá)傳感器的時間差來確定故障點的位置。由于電磁波的傳播速度遠大于聲波，因此可以通過測量時間差來計算出故障點與傳感器的距離。

影響定位精度的因素

◆ 環境噪聲： 周圍環境的噪聲會干擾聲波和電磁波的接收，影響定位精度。

◆ 電纜結構： 電纜的材質、結構以及埋設環境都會影響聲波和電磁波的傳播特性。

◆ 故障類型： 不同的故障類型產生的聲波和電磁波信號強度不同，也會影響定位精度。

聲磁同步定位儀的優勢

◆ 定位準確： 相較于傳統的故障定位方法，聲磁同步定位法具有更高的定位精度。

◆ 抗干擾能力強： 通過聲磁同步技術，可以有效地抑制環境噪聲的干擾。

◆ 適用范圍廣： 適用于各種類型的電纜故障，包括高阻故障、低阻故障等。

◆ 操作簡單： 操作過程相對簡單，易于掌握。
