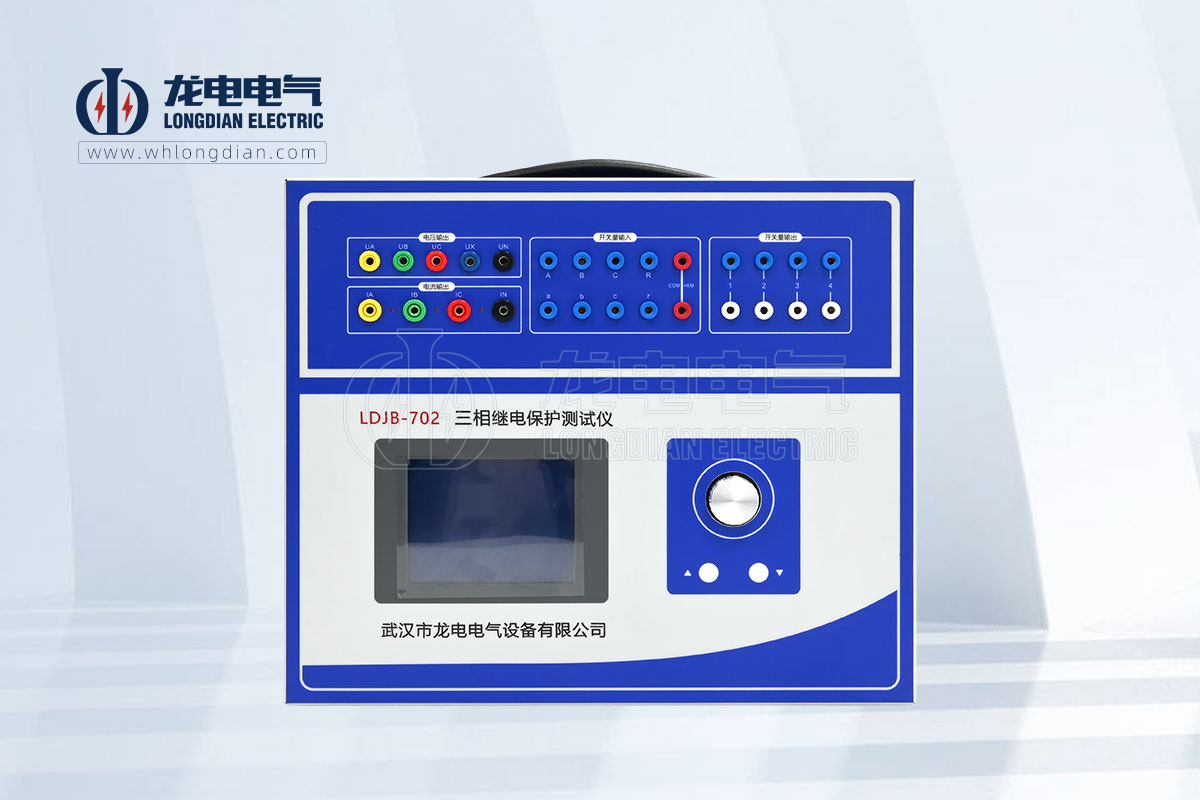

繼電保護測試儀：這是一種檢測和評估工具，專門用于測試?yán)^電保護裝置的性能。它可以模擬電力系統的故障情況，生成相應的電氣信號，以檢驗繼電保護裝置是否能正確反應并執行保護動作。繼電保護測試儀通常包含信號發生器、測量?jī)x表、操作面板等組成部分，通過這些部件來模擬和分析繼電保護裝置在各種情況下的行為。

繼電保護裝置動作過程

故障檢測：當電力系統內部一旦出現異常情況（如短路故障），位于故障區域附近的繼電保護裝置會立即啟動并開始檢測故障。

信號發送：若確認當前故障符合跳閘條件，則保護裝置將會發出相應信號，促使故障負荷所在設備立刻斷開發電機組或供電設備的電源回路，從而避免故障進一步擴散。

故障切除：在收到保護裝置發出的跳閘信號后，相關設備會立即執行跳閘操作，切斷故障電路，以確保電力系統的安全穩定運行。

繼電保護裝置保護原理

過流保護：當線路中的電流超出預先設定的閾值時，過流保護裝置會立即啟動，切斷故障電路，以保護電力系統中的發電機、變壓器、線路等設備免受損壞。

過壓保護：當線路中的電壓超出預先設定的閾值時，過壓保護裝置會立即啟動，切斷故障電路，以保護電力系統中的設備不受過高電壓的損害。

欠壓保護：當線路中的電壓低于預先設定的閾值時，欠壓保護裝置會立即啟動，切斷故障電路，以保護電力系統中的設備不受過低電壓的影響。

差動保護：當線路兩端的電流差值超出預先設定的閾值時，差動保護裝置會立即啟動，切斷故障電路，以保護電力系統中的設備不受電流不平衡的影響。

距離保護：根據故障點與保護裝置之間的距離進行判斷，當距離達到預定值時，距離保護裝置會立即啟動，切斷故障電路，以保護電力系統中的設備不受故障點的影響。

零序電流保護：當線路中的零序電流超出預先設定的閾值時，零序電流保護裝置會立即啟動，切斷故障電路，以保護電力系統中的設備不受零序電流的影響。

繼電保護裝置作用

保護電力系統設備：當電力系統發生故障時，繼電保護裝置能夠快速切斷故障電路，將故障電流控制在一定范圍內，從而有效保護電力系統中的發電機、變壓器、線路等設備免受損壞。

提升電力系統穩定性：當電力系統發生故障時，繼電保護裝置能夠迅速切斷故障電路，將故障范圍控制在最小程度，從而防止故障進一步擴散，提高電力系統的穩定性。

保障電力供應安全性：當電力系統發生故障時，繼電保護裝置能夠迅速切斷故障電路，將故障范圍控制在最小程度，從而保障向用戶供電的安全性和可靠性。

繼電保護裝置應用

發電環節：繼電保護裝置在發電環節的應用主要體現在對發電機組的保護上。當發電機組出現故障時，保護裝置能夠及時切斷電源回路，避免故障進一步擴大，同時也有助于減少因故障導致的停機時間，提高發電效率。

變電環節：繼電保護裝置在變電環節的應用主要體現在對變壓器的保護上。當變壓器出現故障時，保護裝置能夠及時切斷電源回路，避免故障進一步擴大，同時也有助于減少因故障導致的停電時間，提高供電質量。

輸電環節：繼電保護裝置在輸電環節的應用主要體現在對線路的保護上。當線路出現故障時，保護裝置能夠及時切斷電源回路，避免故障進一步擴大，同時也有助于減少因故障導致的停電時間，提高電網穩定性。

配電環節：繼電保護裝置在配電環節的應用主要體現在對配電設備的保護上。當配電設備出現故障時，保護裝置能夠及時切斷電源回路，避免故障進一步擴大，同時也有助于減少因故障導致的停電時間，提高供電可靠性。
